TC420 Időzíthető LED világítás vezérlő (USB+software)

Időzíthető LED vezérlő, öt független kimenettel. A kimenetekre kapcsolt ledek a vezérlőn vagy a külön szoftverben megírt programok alapján működnek. USB-n keresztül a vezérlő számítógéppel összekapcsolható a programok feltöltésére.

A vezérlő 1-5 db (akár egymástól független) csatornát képes kezelni, a LED szalagok negatív ágának PWM szabályozásával. Ez lehet:

• 5 db különböző helyen elhelyezett egy színű (monokróm) LED fényforrás, vagy
• 1 db RGB és 1-2 db monokróm LED fényforrás, vagy
• 1-2 db színhőmérséklet vezérelt LED szalag és további 1 vagy 2 db monokróm LED fényforrás,
• 1 db RGBW és 1 db monokróm LED szalag, vagy
• illetve bármilyen más 12V vagy 24V feszültségről működő LED fényforrás(ok), mely(ek)nek maximum 5 negatív pólusa van.

A vezérlő működési alapelve: az CD-n található szoftver segítségével 50 db időpontot adhatunk meg egy programon belül. Az időpontok mindegyikéhez mind az 5 csatornához rögzíthetünk egy fényességi szintet, illetve azt, hogy a következő időpontban lévő fényességi szintre milyen módon jusson el (folyamatos átmenettel, vagy a egyetlen éles váltással).

A vezérlőn 4 db nyomógomb található, mely az alábbi jelentésekkel bír:

• Menü: visszalépés a menüpontból.
• Enter: kiválasztás (pl belépés egy menüpontba)
• Up/Down: mozgás a menüben, illetve értékek növelése, csökkentése.

A LED vezérlő menüjében a következő menüpontokat találjuk:

• 1. Mode: a számítógépen megírt programok közötti választás.
• 2. Setup: Idő, dátum és a készülék visszajelző hangjának beállítása.
• 3. Run: a kiválasztott program futtatása.

Idő alapú LED vezérlő programozása

• 1. Telepítsük a szoftvert (PLed) a mellékelt CD-ről.
• 2. Csatlakoztassuk az USB kábellel a vezérlőt a számítógéphez. Csatlakoztassunk egy külső tápegységet (12/24V DC) is a vezérlőre.
• 3. A számítógép azonnal felismeri a vezérlőt, mint szabványos USB eszközt.
•
• 4. Indítsuik el a PLed programot.
• 5. A PLed programban hozzunk létre egy új programcsoportot (Package->New Package)

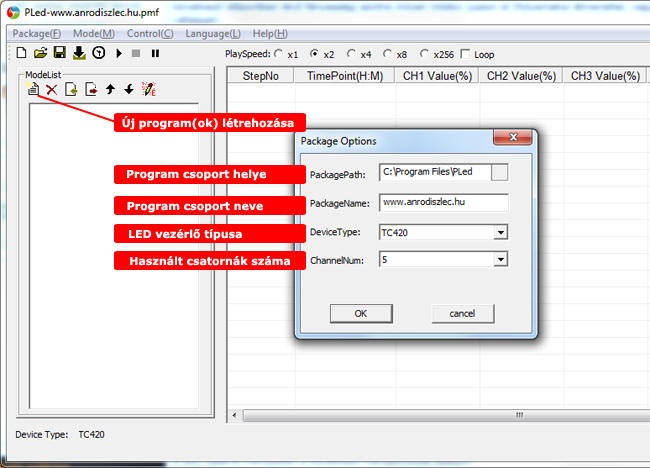

• 6. Az alábbi panel jelenik meg a programcsoport mentési helyével, nevével, a vezérlő típusával (TC420), illetve a programozni kívánt csatornák számával.



• 7. Egy új, üres programtáblát kapunk, melyben elhelyezhetjük az első programunkat (Mode->Insert)
• 8. Kezdjük meg az első programunk szerkesztését (Mode->Edit)

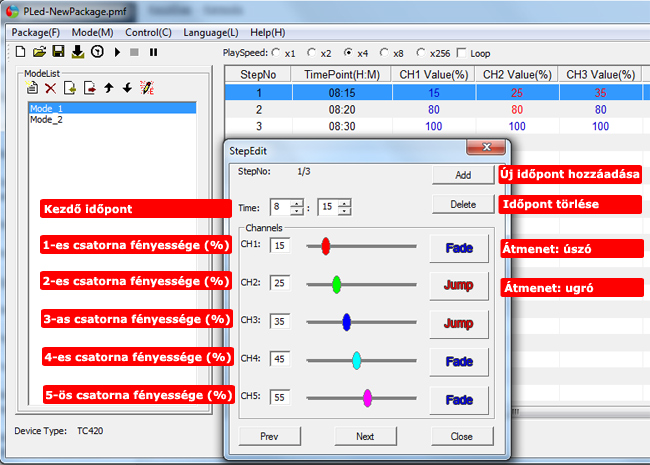

  A felugró StepEdit panel magyarázata az alábbi képen is megtekinthető. Meg kell adnunk egy időpontot, majd az 5 csatorna fényességi értékét százalékban. A Fade/Jump kapcsolókkal meghatározhatjuk, hogy úszó átmenet, vagy ugró átmenet legyen a következő időpontban beállított fényességi értékig. Pl. 0-100-ra változtatás esetén 1 órás időintervallumot beállítva a Fade folyamatosan emeli a fényerőt, a Jump pedig az óra végén 0-ról azonnal 100-ra állítja.



  9. Az Add gombbal új időpontot adhatunk a listához, és újra beállíthatjuk mind az öt csatorna fényességi értékét. Ezt addig ismételjük amíg szükséges.

• 10. Ha végeztünk a programozással, a Control->Download paranccsal feltölthetjük a programcsoportokat a vezérlőbe.
• 11. A vezérlőtből távolítsuk el az USB kábelt, majd csatlakoztassuk a tápfeszültséghez, illetve a LED fényforrásokhoz.
• 12. A vezérlőn lévő gombok segítségével lépjünk a Menü 3-as RUN pontjára és programunk máris fut.
