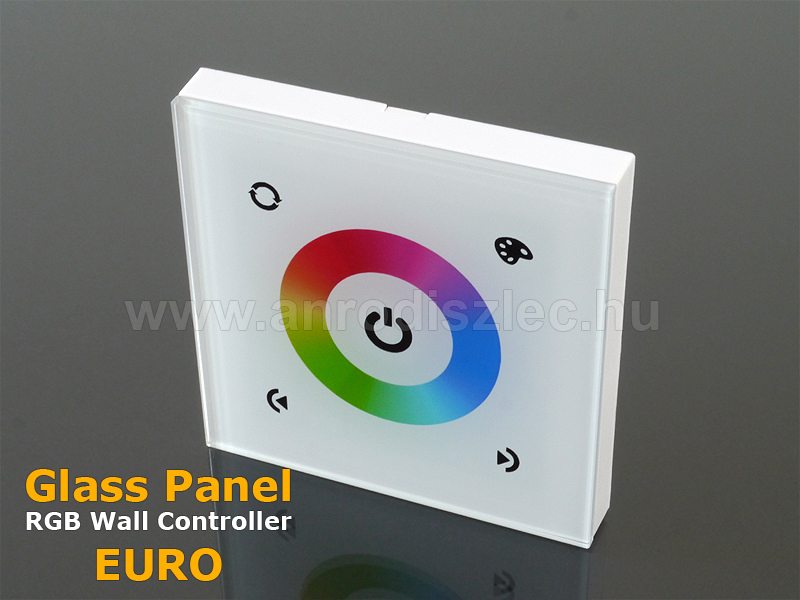

Glass Panel EURO fali RGB LED vezérlő (144 W) TM08 fehér

Glass Panel RGB LED controller

Feszültség	12 Volt DC
Max. teljesítmény	144 Watt
Max. áremerősség	3x4 Amper
LED vezérlő méretei	86 mm x 86 mm x 36 mm
Csatlakoztatás	sorkapcsos bekötés

Falba építhető, érintésérzékeny, fehér üveg előlapos RGB LED vezérlő, kisfeszültségű LED termékekhez. Színváltáshoz, színek beállításához, fényjátékok programok használatához, az RGB LED szalagok szabályozásához, ki- bekapcsolásához.
Ismerkedjen meg a legújabb fejlesztésű, üveg előlapos, érintésérzékeny LED vezérlőkkel! Nagy precizitású, kapacitív érintőképernyő vezérlő chip gondoskodik a tökéletes érintéses vezérlésről. Használható minden 12 Voltos LED termékkel: LED lámpákkal, LED szalagokkal, LED modulokkal.

Használati útmutató a Glass Panel fali RGB vezérlőhöz

Az RGB LED vezérlő megfelel minden 12 Volt, illetve 24 Volt feszültségről működő LED szalag, LED modul, LED lámpa vezérléséhez, a megfelelő egyenáramú tápegységgel. Az RGB LED vezérlő PWM működési rendszerű, csak kisfeszültségű, egyenáramú (12/24 Voltos DC) használatra alkalmas. Közvetlenül a 230V-os hálózatra tilos csatlakoztatni! Szerelését csak szakember végezheti!

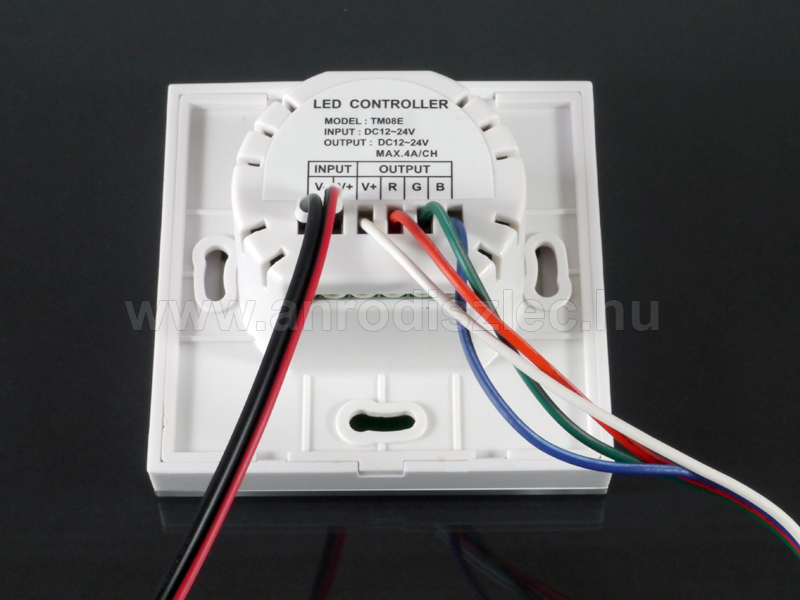

Az RGB vezérlő hátoldalán találhatóak az elektromos ki-, és bemenetek. Az Input felirattal ellátott sorkapcsokba kell csatlakoztatni a 12 vagy 24 Voltos tápegységet. Az Output felirattal ellátott sorkapcsokba pedig a 12 vagy 24 Voltos LED fényforrásokat csatlakoztathatjuk, maximum 96 Watt teljesítményig. Ettől nagyobb teljesítményű LED használata esetén a rendszert egy jelerősítővel kell kiegészíteni. Bekötés során a ügyeljünk a polaritások (+/-) helyességére. A vezérlő hátoldalán az "R" csatlakozási pont jelöli az RGB LED piros vezetékét, a "B" a kék vezetékét, a "G" pedig a zöld vezetékét.

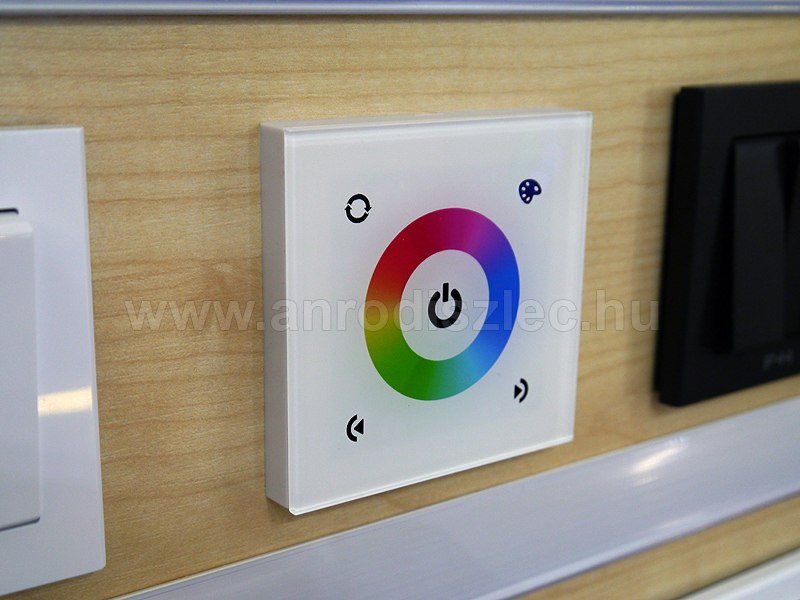

A fali vezérlőn 6 db különböző funkciójú érintésérzékeny felület van, melyek melyeket az alábbi ábrán beszámoztuk. A funkciók ismertetése:
- 1.: Ki-, és bekapcsolás. 5 másodpercnél hosszabban megnyomva ki- vagy bekapcsolja a hangjelzést.
- 2.: Színgyűrű: a színgyűrűt bárhol megérintve a gyűrűn felfestett színű fénnyel világít a LED.
- 3.: Két nyilas piktogram: Fényjáték programok léptetése.
- 4.: Paletta piktogram: 10 db előre beállított szín, 50%-os és 100%-os fényerővel.

Glass Panel fali RGB LED vezérlő EURO (144 W) TM08 fehér

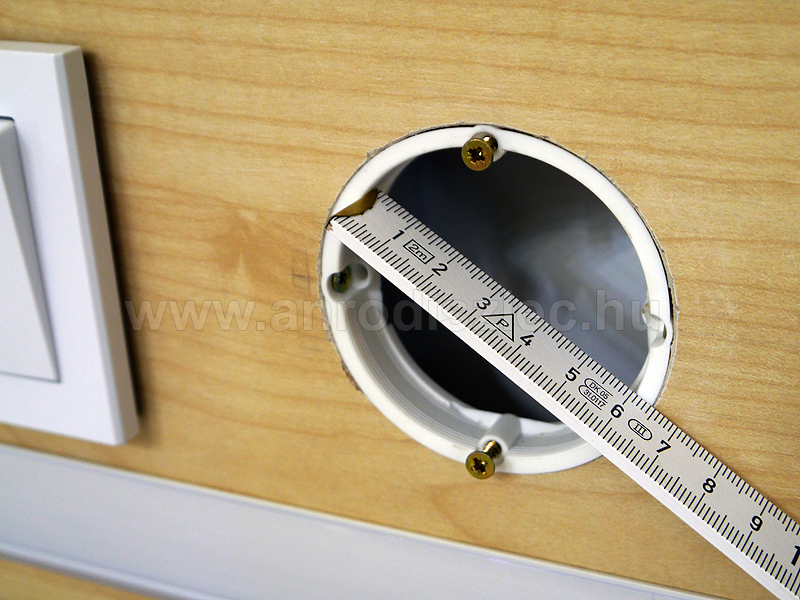

Az új EURO típusú LED vezérlők hátoldala már oly módon van kialakítva, hogy a 65 mm-es szerelődobozokba könnyedén beépíthetőek, becsavarozhatóak.

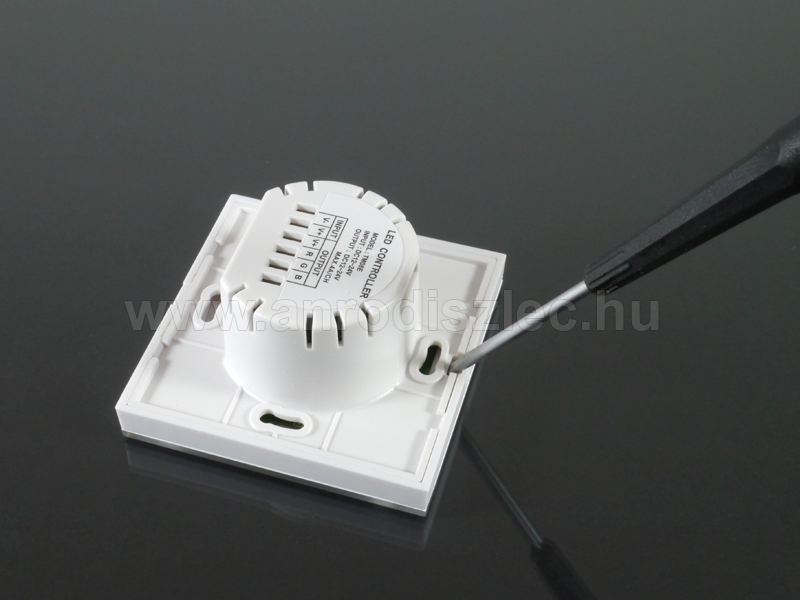

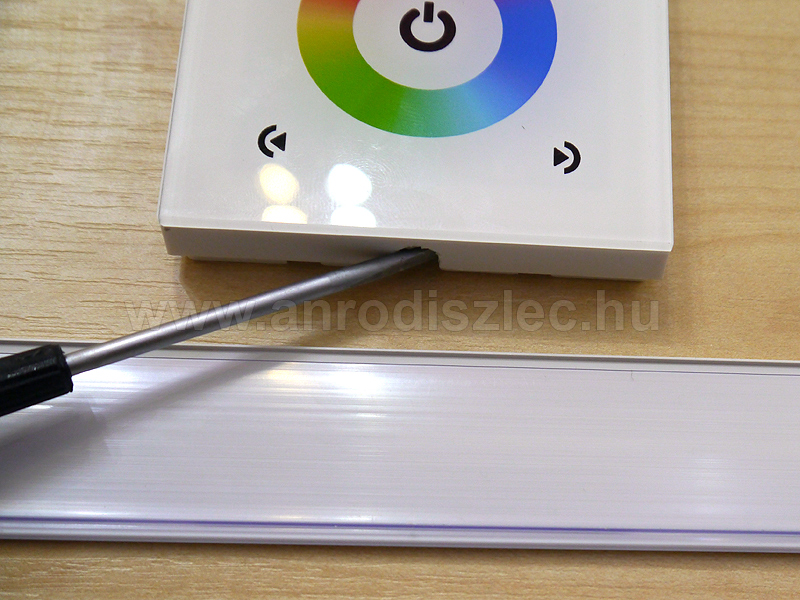

- Első lépésként pattintsuk le egy csavarhúzó segítségével a hátoldalt. Ez a legegyszerűbben a termék alján, a kikönnyített helyen lehetséges. Ezt a kikönnyítést el is távolíthatjuk, hogy későbbiekben könnyen le tudjuk szerelni a LED vezérlőt.
- Csatlakoztassuk a 12/24 Voltos tápegységet az RGB vezérlő bemenetére, az RGB LED-es terméket pedig a kimenetre.

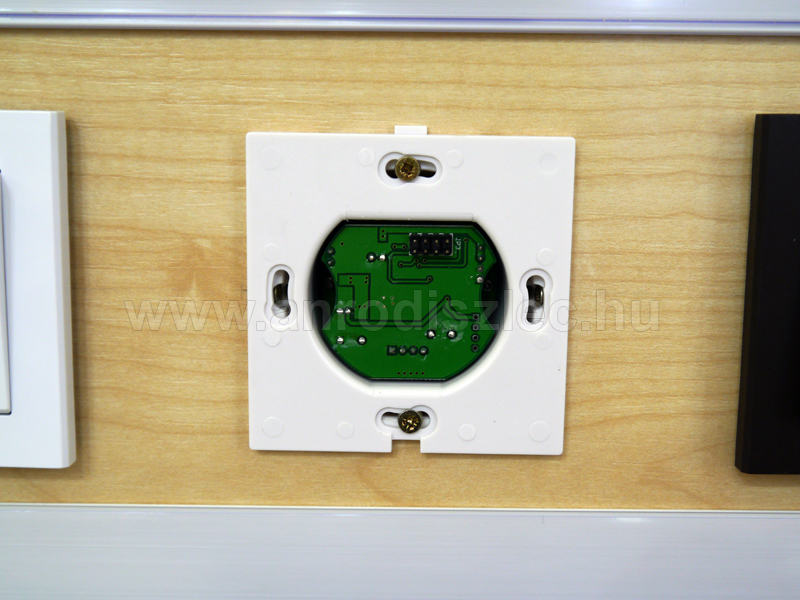

- A hátlapon lévő furatokon keresztül csavarozzuk fel a fényerőszabályzót.

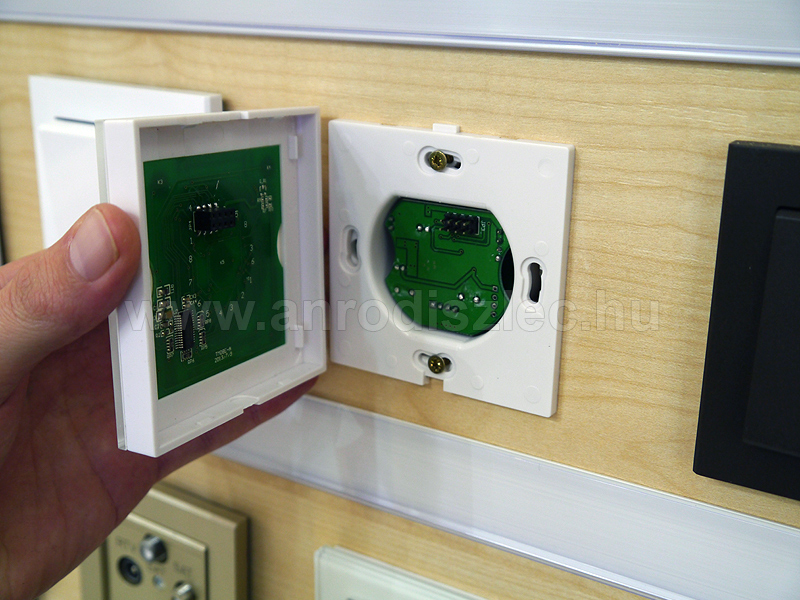

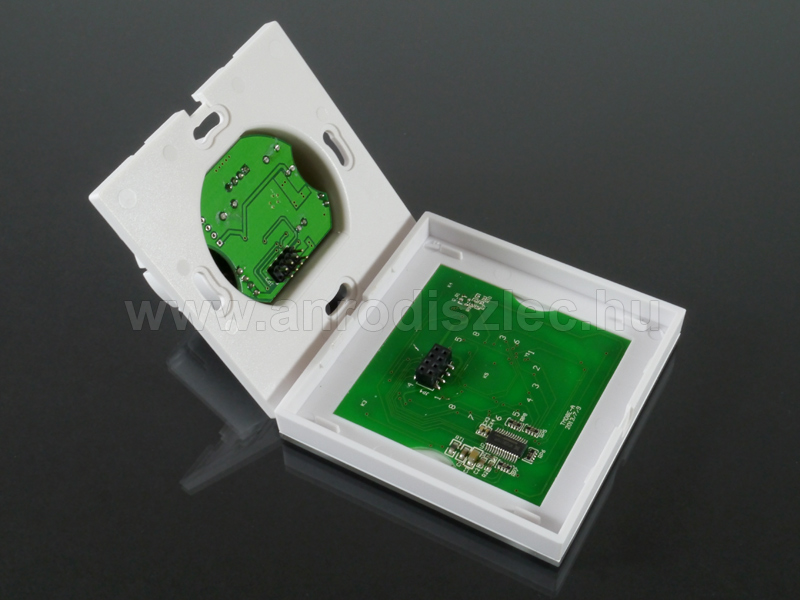

- Az előlapot pattintsuk a helyére, ügyelve, hogy az elő- és a hátlapon kialakult csatlakozósor találkozzon.
- A bekapcsoló gombbal helyezzük üzembe az RGB LED vezérlőt.

Az alábbi ábrán megtekinthető, hogy hogyan kell csatlakoztatni az RGB LED szalagot, az RGB LED vezérlőt, a LED tápegységet, illetve nagyobb mennyiség esetén a LED jelerősítőket. Az alábbi csatlakoztatási rajz minden típusú RGB LED vezérlőhöz alkalmas, a bekötés módja minden típusnál azonos, 12 Volt és 24 Volt működési feszültség mellett is. 24Voltos LED szalag szerelésekor az alábbi ábrán feltüntetett 12V értelemszerűen 24V-ot jelent.

Összeszerelés előtt győződjön meg, hogy a megfelelő feszültségű tápegységet használja a LED szalaghoz! A vezérlők 12 és 24 Volton is működnek, azonban 24Voltos tápegységre 12Voltos LED szalagot csatlakoztatva a LED szalag azonnal és véglegesen meghibásodik!
