MR2 2-in-1 Group Control mini csoport (zóna) vezérlő (egyszínű, CCT LED szalaghoz) nyomógombos bekötés

2-in-1 MiLight mini CCT csoport (zóna) vezérlő dimmelhető egyszínű vagy CCT LED szalaghoz, nyomógombos bekötés

Csak vezérlő! A működtetéshez MiLight csoport távirányítóra is szükség van. Egy vezérlő egy önálló LED csoport (zóna) működtetésére alkalmas. Beüzemeléskor csak a tápfeszültséget és a vezérelni kívánt LED fényforrásokat kell a vezérlőhöz csatlakoztatni, majd a külön megvásárolható csoport távirányítóval kell össze hangolni. A vezérlő teljesítménye 12 Volton 72 Watt, 24 Volton 144 Watt.

Egy vezérlővel 1 db egyszínű LED szalag fényerőszabályzására vagy 1 db CCT LED szalag fényerőszabályzására és színhőmérsékletének megváltoztatására van lehetőségünk. 4096 fokozatú egyenletes fényerőszabályzás, minimum fényerő 0,1%, szabályozási tartomány 0,1%-100%.

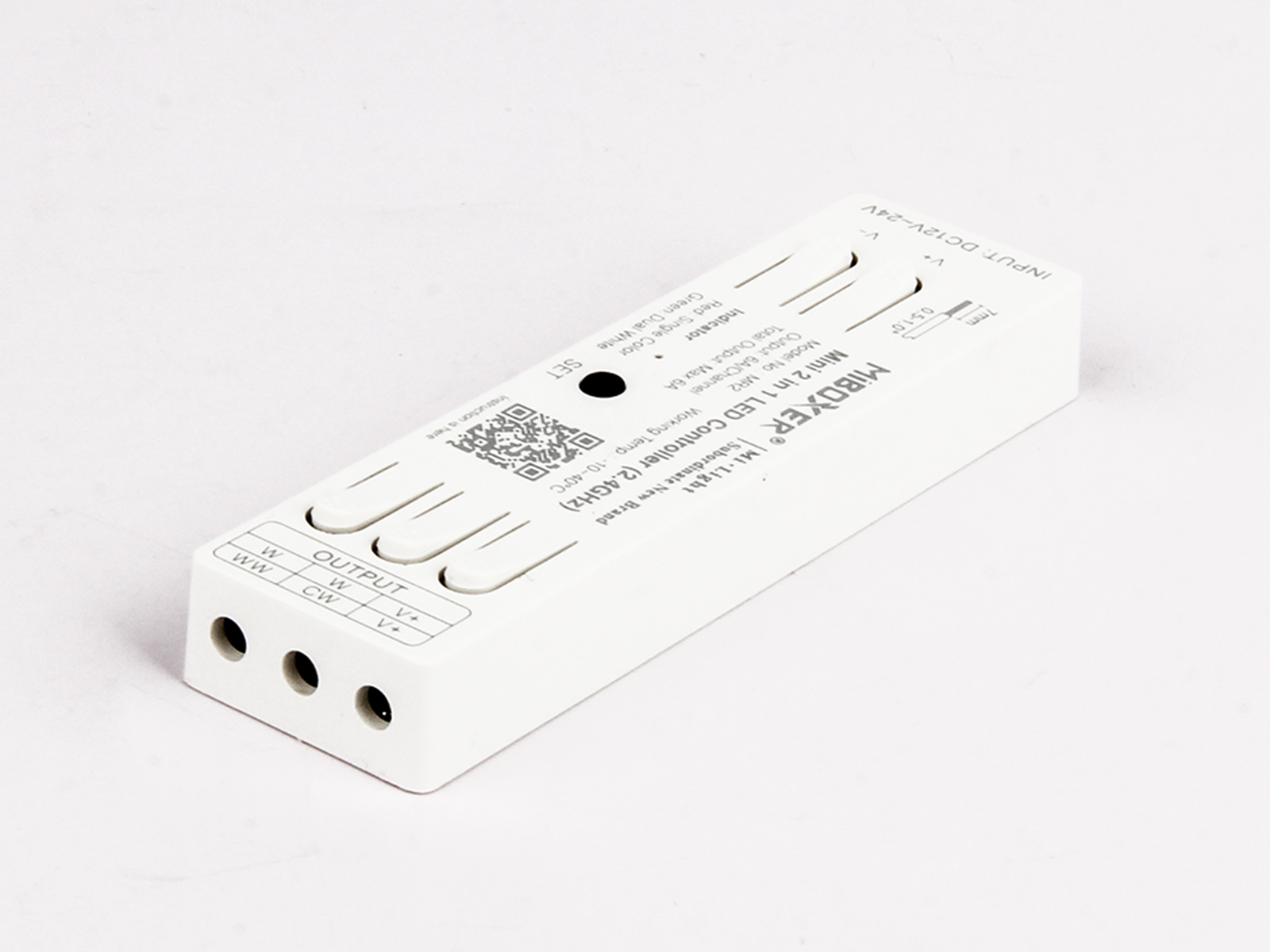

Kis méretének (76mm x 19mm x 8.8mm) köszönhetően aluprofilba könnyedén beilleszthető.

Egy vezérlő 12 távirányítóval párosítható.A vezérlőbe épített jeltovábbító funkció segítségével lehetőség nyílik a párosított távirányító jelének továbbítására. Ennek köszönhetően a távirányító hatótávolságán (30 méter) kívül eső vezérlők is elérhetők számára: a vezérlő a távirányító által leadott jelet képes 30 méteren belül egy másik vezérlőnek továbbítani.

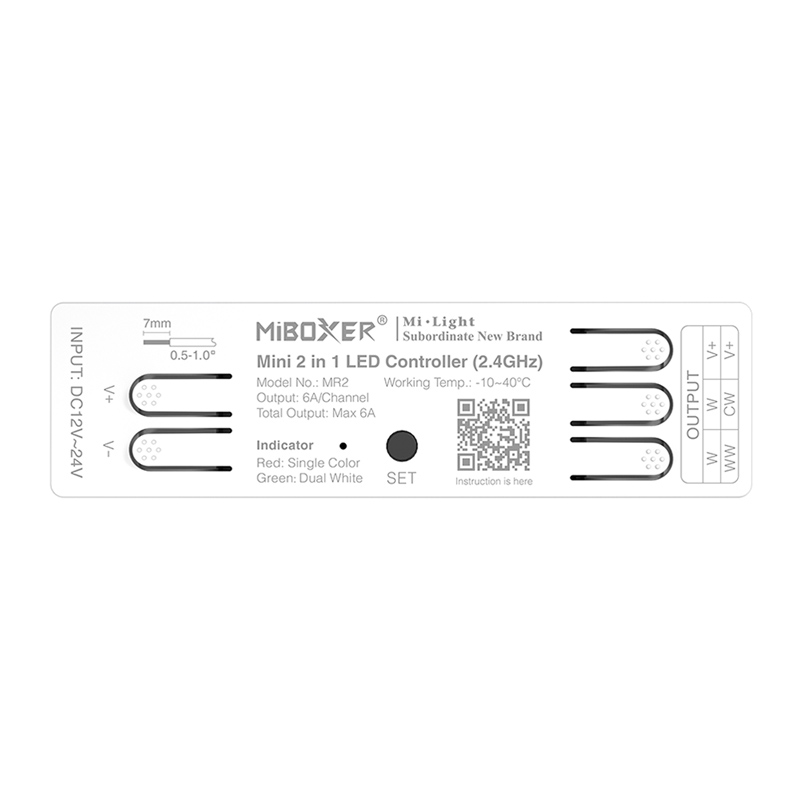

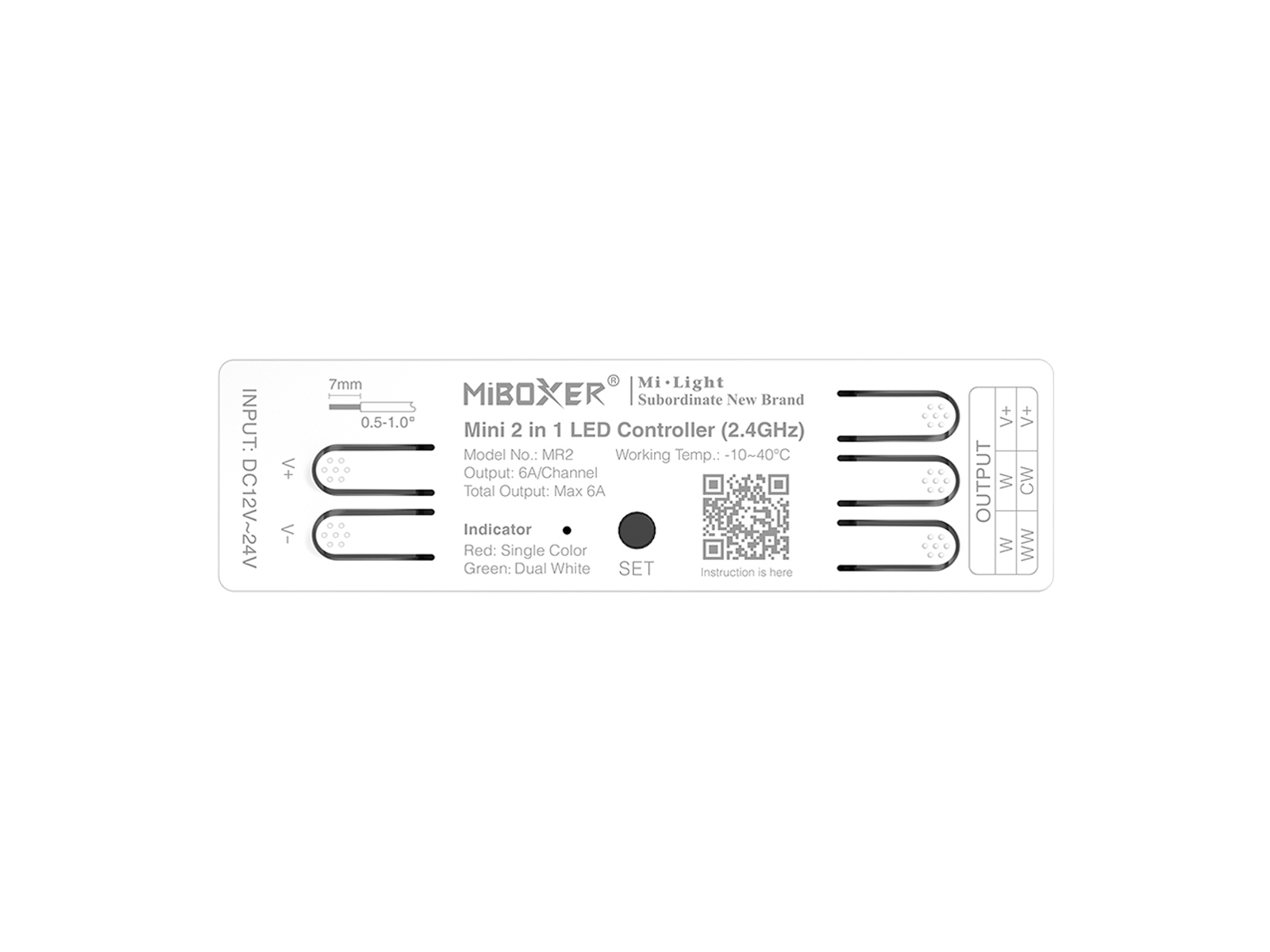

Nyomógombos bekötés:

A nyomógombos kialakításnak köszönhetően még egyszerűbben és gyorsabban, szerszám nélkül is beköthetjük a vezetékeket.

Egyszínű és kettős színhőmérsékletű mód

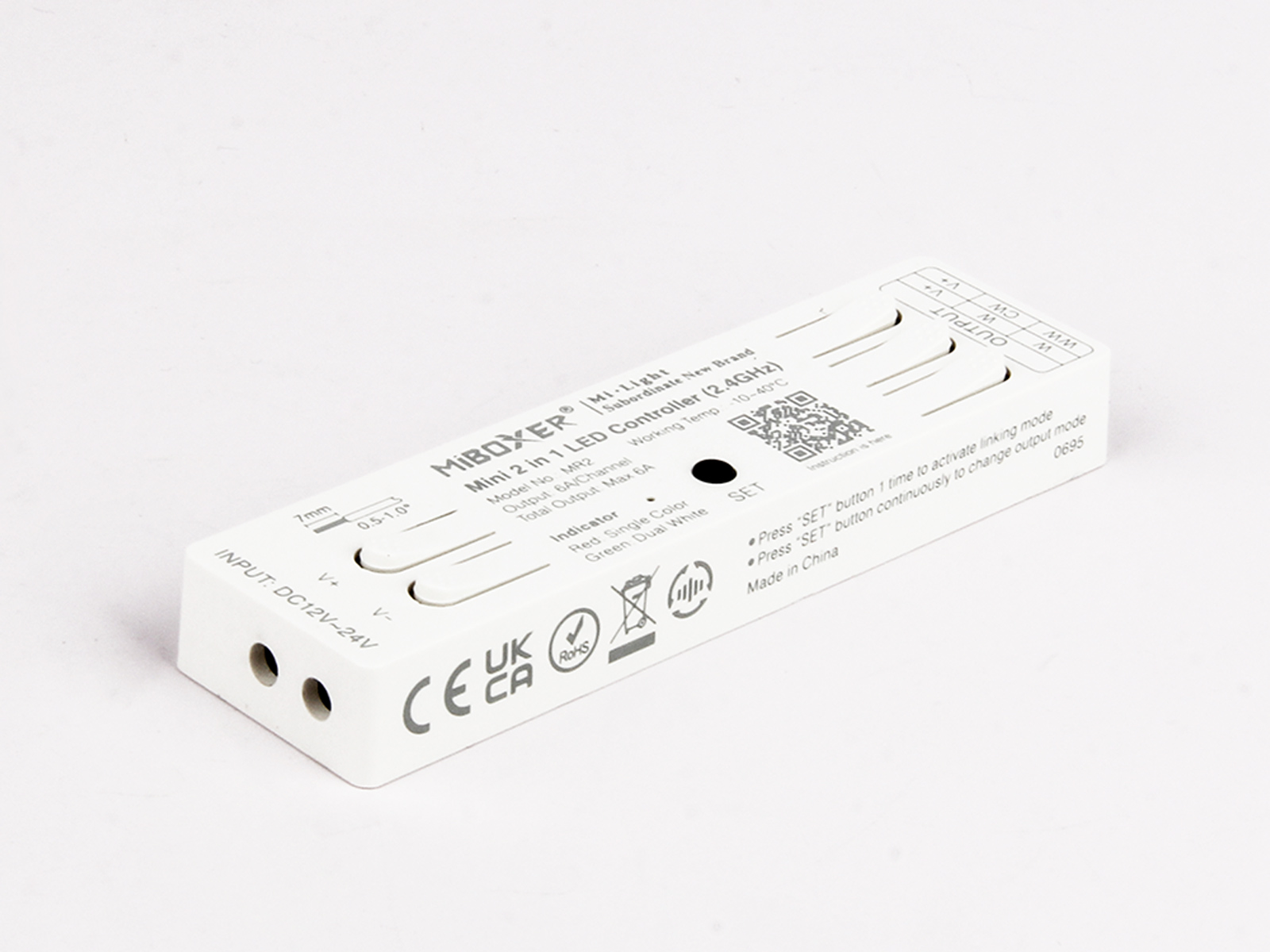

Az egyszínű dimmer, és a két színhőmérsékletű CCT vezérlés között a vezérlőn található SET gomb többszöri lenyomásával válthatunk. Az aktív módot a vezérlő beépített jelzőfénnyel jelzi:

• Piros fény: Egyszínű/dimmer mód
• Zöld fény: Kettős fehér/CCT+dimmer mód

A vezérlő és távirányító párosítása

Figyelem! Első használat előtt fel kell programozni, egyébként nem működik!

Csoport vezérlő és távirányító vásárlása esetén az eszközök alapesetben nincsenek felprogramozva, lévén nem tudjuk hány darab eszközt kívánnak és mely csoportokban használni. Így első használat előtt az eszközöket össze kell tanítani egymással, ennek menete:

Áramtalanítsuk a vezérlőt, majd helyezzük újra feszültség alá; VAGY nyomjuk meg röviden a SET gombot a vezérlőn: ebben a pillanatban a távirányítón a megfelelő zóna bekapcsológombját háromszor röviden meg kell nyomni három másodpercen belül. A csatlakoztatott LED háromszor fel fog villanni, ha sikerült a tanítás. Ha nem sikerül, próbálkozzunk újra.

Leprogramozás: esetenként szükség lehet a csoportok megszüntetésére. Először is bizonyosodjunk meg arról, hogy a vezérlő melyik csoportra van felprogramozva. Áramtalanítsuk a vezérlőt, majd helyezzük újra feszültség alá; VAGY nyomjuk meg röviden a SET gombot. Azonnal nyomjuk meg a megfelelő zóna bekapcsológombját ötször egymás után három másodpercen belül. Siker esetén a csatlakoztatott LED tízszer villog. Sikertelenség esetén próbálkozzunk újra.

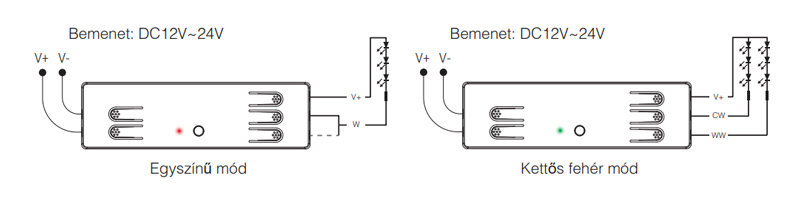

A vezérlők csatlakoztatása a tápegységhez és a LED fényforrásokhoz

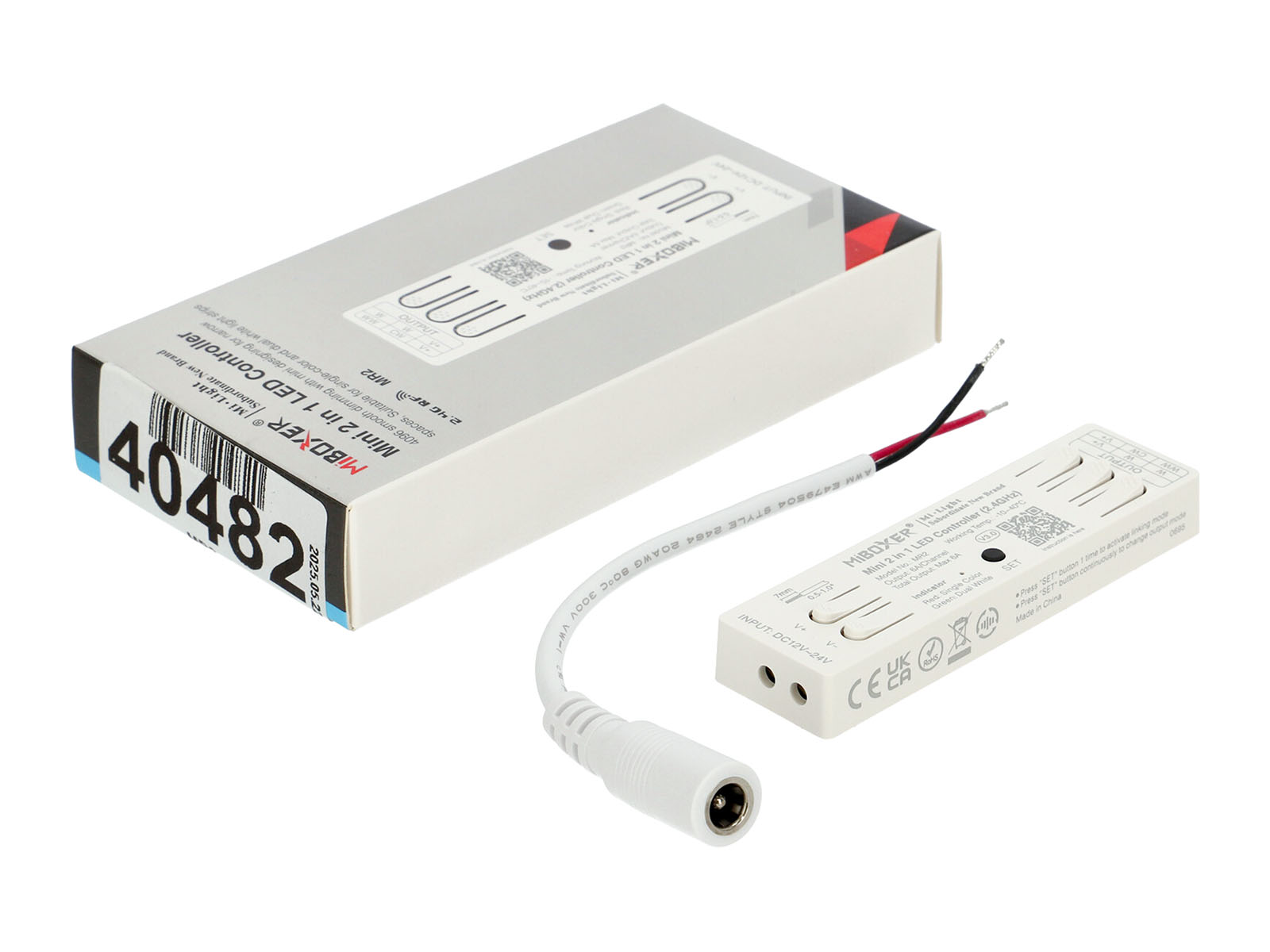

A fenti kép szerint kell a bekötést elvégezni, mely alapján a bemeneti részhez a LED tápegységet, a másik oldalon pedig LED fényforrást kell csatlakoztatni aszerint, hogy egyszínű vagy változtatható színhőmérsékletű LED szalagot szeretnénk-e bekötni. Tápegység vásárlásakor választhatunk DC csatlakozóval rendelkezőt is. Ilyenkor a mellékelt kábelt kell csatlakoztatnunk a sorkapocson keresztül a vezérlőhöz, majd ebbe dughatjuk a tápegységet. Több vezérlő használatakor fizikai összeköttetésre nincs szükség, a távirányító külön kapcsolódik minden vezérlőhöz. A vezérlők teljesítményét LED jelerősítővel tovább lehet növelni.

Mobiltelefonos vezérlés: minden MiLight LED vezérlő elérhető mobiltelefonos applikáción keresztül is! A kapcsolatot egy MiLight WiFi Box biztosítja. A kiegészítővel összekötve a vezérlő Amazon Alexa és Google Assistant kompatibilis.
