LED tápegység 12 Volt, ipari (20A/250W) CON

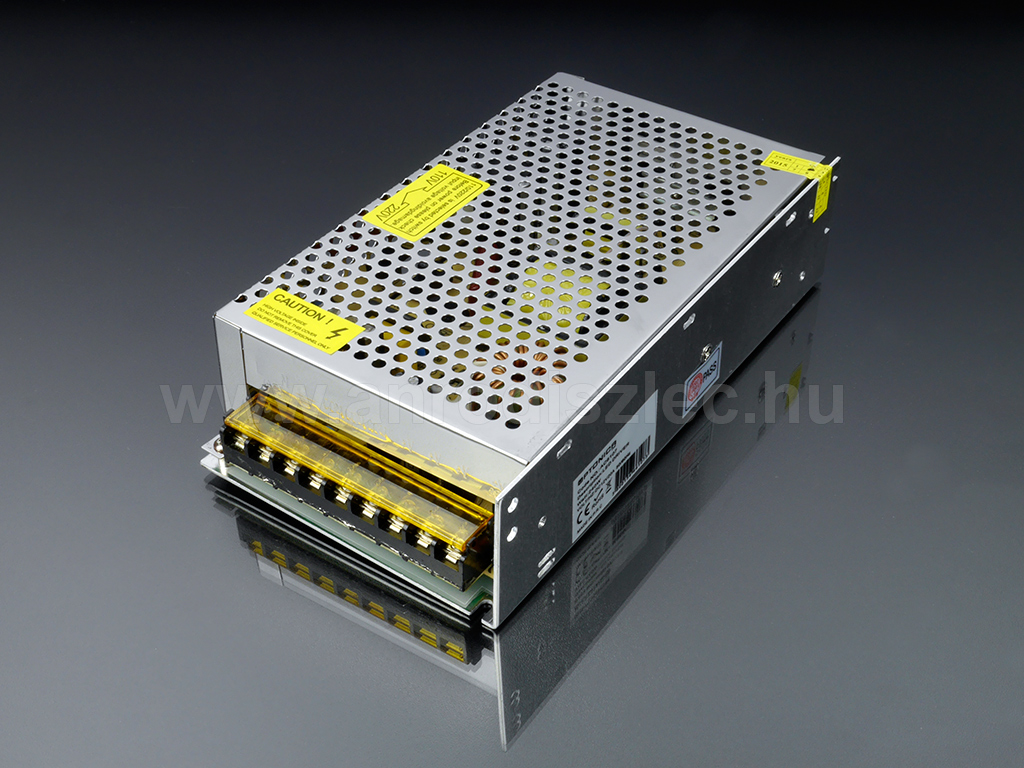

Fém házas tápegység a 12 Voltos, LED modulok, LED szalagok, LED lámpák üzemeltetéséhez. Rövidzárlat és túlfeszültség ellen védett, nem éghető fém ház, csatlakozó a földelés bekötéséhez is. EMC, CE, RoHS certifikáció.

240 wattos LED tápegység, mely legfeljebb 80%-ig terhelhető, azaz maximum 192 wattnyi led köthető rá. A túlterhelés következménye lehet, hogy nem világítanak megfelelő fényerővel a ledek, másrészről a tápegység élettartama is csökken! A perforált fém házas kivitel miatt csak beltéren, páramentes közegben alkalmazható.

A 12 Voltos ipari tápegységekhez (az ipari jelleg miatt) nincs semmilyen kábel mellékelve. A tápegységek be-, és kimenete sorkapcsos rögzítésű, a pontos bekötési ábra itt látható:

A tápegységek két végén lévő sorkapcsok fölött L, N, V+, V- jelölések találhatóak, de mit is jelentenek ezek a betűk?

• L (fázis) barna vezeték - 230V~ hálózat fázis ága
• N (nulla) kék vezeték - 230V~ hálózat nulla ága
• Földelés jel (földelés) - 230V~ hálózat föld ága
• V+ (12 Volt pozitív) a 12 Voltos egyenáram pozitív ága
• V- vagy COM (12 Volt negatív) a 12 Voltos egyenáram negatív ága

Az ipari, fém házas tápegységeket minden esetben csak megfelelő ismeretekkel rendelkező szakember csatlakoztassa a hálózathoz. Ettől függetlenül azonban az ipari tápegységeken lévő jelöléseket szeretnénk bemutatni:

A tápegységek sorkapocs kiosztása a fentiektől némileg eltérhet, jellemzően a kisfeszültségű kimeneti csatlakozókból lehet több (1-3 pár). Egyes ipari tápegységeken a V- helyett COM felirat szerepel, ebben az esetben a COM jelenti a negatív polaritást, a V+ pedig továbbra is a pozitívat.

• L: Fázis (barna vezeték)
• N: Nulla (kék vezeték)
• Földelés jel: Földelés (sárga-zöld sávos vezeték)
• V+: pozitív polaritású 12 Voltos kimenet
• V- vagy COM: negatív polaritású 12 Voltos kimenet

A bekötés módja ugyanez, akár a 12 Voltos, akár a 24 Voltos egyenáramú tápegységeket csatlakoztatjuk, azonban minden esetben ellenőrizzük az üzemeltetni kívánt LED fényforrás működési feszültségét, ugyanis a nem megfelelő feszültségű tápegység használata akár azonnali és végleges meghibásodáshoz vezethet!
